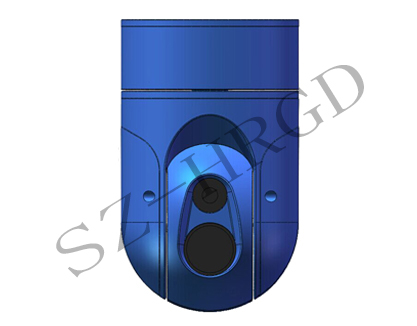

产品概述:
150-II系列光电吊舱采用高精度两轴稳定平台,内置连续变焦可见光摄像机,主要用于机载对陆地及水上目标的搜索、观察、跟踪,满足航拍、飞行导航、侦查等各种应用需求。该产品结构紧凑、性价比高,既可装备于各型直升机、无人机、无人飞艇,也可装备于舰船、车辆载体满足对空、对海使用。
产品尺寸: 138mm(L)×225mm(H)。
详细的产品尺寸请致电我公司:0755-23723360
系统特点:
1. 采用两轴陀螺稳定平台,可有效隔离运动载体的各种振动、起伏、颠簸,消除图像的模糊和晃动;
2. 配置连续变焦可见光摄像机,可为观察者提供大的观察视野和场景,成像质量高;
3. 提供标准的通讯接口,方便与无人机、有人机等载体通讯,安装调试方便;
4. 高集成化设计,控制电路内置。
主要规格:
可见光摄像机 | CCD芯片 |
1/2.8 英寸 type Exmor CMOS |
像素 |
1920x1080 |
镜头 |
30倍光学变焦,焦距f=4.3-129mm,可以换大一点的高清一体机 |
可视角度 |
63.7 -2.3度(广角-望远) |
红外热成像 | 热成像器 |
非制冷 VOx 微测热辐射计 |
FPA / 数字视频显示格式 |
320 ×240 |
像元间距 |
17 μm |
波长范围 |
7.5 - 13.5 μm |
镜头 |
35 mm f/1.2(45、50可选) |
稳定平台 | 稳定精度 |
≤2mrad(1σ) |
搜索范围(方位) |
Nx360° |
搜索范围(俯仰) |
-110°~+20° |
俯仰最大角速度 |
≥60°/s |
方位最大角速度 |
≥60°/s |
电气接口 | 视频输出 |
PAL |
通讯控制 |
RS422 |
电源 | 外接电源 |
12VDC |
额定功耗 |
≤15W,峰值≤30W |
环境条件 | 工作温度 |
-30~+60℃ |
存储温度 |
-40~+70℃ |
重量 |
≤1.9Kg |
尺寸 |
Φ138mm×225mm(不包含减振装置) |
