产品尺寸： ≤Ф272×390mm。

重量：≤20kg。

详细的产品尺寸请致电我公司：0755-23723360。

STU270伺服光电转台

1. 两轴陀螺稳定平台；

2. 工作角度范围：方位0º~360º连续，俯仰-45º~+75º；可调

3. 跟踪速度、加速度：

最大角速度≥90º/S；

最低平稳角速度≤0.01º/S；

最大角加速度≥120º/S²；

1、 船体纵横摇≤±15°，0.2Hz，稳定精度≤1mrad，三级及以下海况；

2、 船体纵横摇＞±15°而≤±20°，周期大于6秒时，系统能正常工作；

3、 跟踪精度：随机误差≤1mrad（1σ）；

4、 定位精度：优于0.02°。

 视频跟踪

1. 跟踪模式：手动、自动;（含:目标跟踪）(可选：雷达联动、AIS信息接入、GPS或北斗定位等)。

定位模块(可选)

1. 定位精度：位置≤5m，速度≤0.1m/s。

电子罗盘(可选)

1. 测量范围：0～360°。

船用光电综合管理平台软件

1、视频监控：支持HR光电设备接入、PTZ、扫描、跟踪以及目标识别检测控制，支持可见光船号识别，支持抓图、录像及回放；
2、雷达监控：支持HR标准协议雷达数据接入，支持目标航迹、方位、距离、速度显示；可选雷达、罗经、AIS、GPS数据对接；
3、AIS监控：支持接收AIS报文，解析展示船名、MMSI、呼号、目的地、类型、导航状态、经纬度、航向、COG和SOG等信息；
4、NMEA0183接入：支持NMEA0183协议数据的接入，支持对TTM、GLL、OSD、GGA、TLL和RMC等语句的解析；
5、电子海图：内置电子海图，支持对船舶、雷达目标、AIS信息等标记、实时渲染展示；
6、操控：软件、操纵杆、操作按键和鼠标；
7、录像记录设备：视频输入2路；硬盘录像机：可实时录制、随时回放，H.264格式影像可连续记录时间30天以上；
8、接口：工作站RS232串口1个；工作站USB接口2个；录像设备USB接口：1个；录像设备VGA接口：1个 分辨率1920×1080/60Hz。设备与系统管路接口统一采用GB/T2501。

e)系统功耗

1. 功耗：常值≤150W，峰值≤400W。

f) 物理数据

1. 重量：≤20kg；

2. 体积：≤Ф272×390mm。

g)通讯接口

1. 1 路电源航插(DC24V±20%)；

2. 1 路视频控制航插(RJ45) 。

h)系统供电

1. 220VAC±20%/50HZ或DC24V。

i)可靠性、维修性

1. 连续工作时间≥200h；

2. 平均故障修复时间MTTR≤0.4h。

j)工作环境

1. 工作温度：-40℃～+55℃；

2. 贮存温度：-55℃～+70℃；

3. 振动：符合GJB150.16A-2009第A.2.3.11第21类-船-舰船相关要求；

4. 冲击：符合GJB4.9-1983中的相关要求，耐冲击等级为3，同时满足5.25g过载要求；

5. 盐雾：符合GJB150.11A-2009相关要求，PH值6.5～7.2，连续盐雾试验96h，仍能正常工作；

6. 霉菌：符合GJB150.10A-2009“霉菌试验”有关规定，试验时间28d；

7. 防护等级：球仓IP67，整机IP66；

8. 湿度：95%RH，无凝结。

  作用距离:(在良好的天气条件下，能见度≥25km，空气湿度≤60%RH，环境温度15～25℃的条件下)；

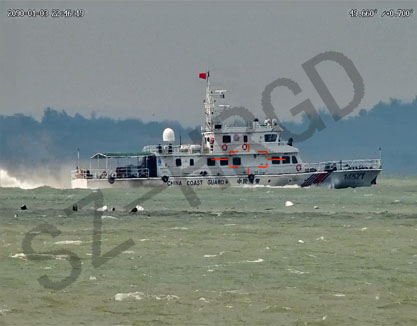

1. 高清可见光摄像机:中型舰艇(125m×15m)≥20km；小型舰艇(6m×3m) ≥10km；车辆(5m×2m) ≥5km；人员(1.75m×0.5m) ≥2.5km；

2. 非制冷红外热像仪:中型舰艇(125m×15m)≥10km；小型舰艇(6m×3m) ≥4km；车辆(5m×2m) ≥3km；人员(1.75m×0.5m) ≥1.2km。

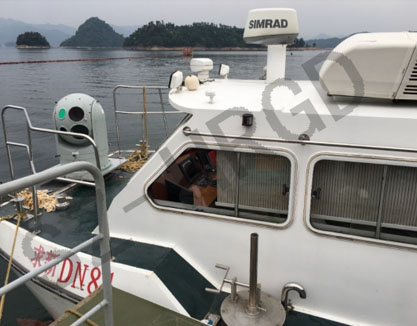

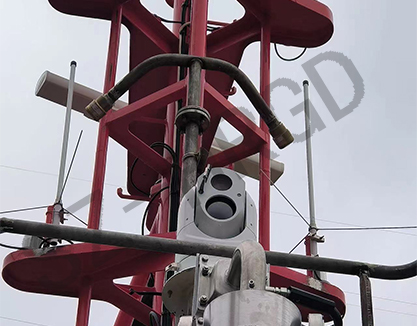

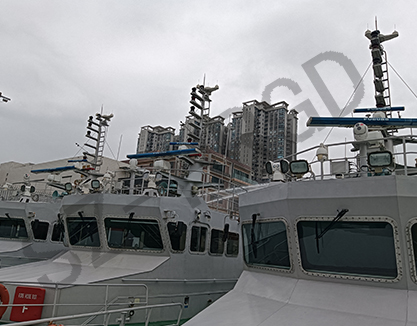

          该设备广泛应用于海警船、海监船、海事船、渔政船、巡逻艇、救助船、缉私艇、科考船、客船、高速船、冲锋艇、夜巡执法艇、无人艇、远洋货轮、工程船、油船、LNG船、消防船、拖轮、游艇、各类航道执法船、大型活动及会议安保、警察反恐维稳及军方侦查巡逻等等。

          本系统配有，舱外向器：配有高清可见光透雾摄像机、配有制冷型或非制冷红外热成像、配有激光测距或激光照明器、定位模块、电子罗盘。舱内显控设备：配有高清显示器，配有工作站（含船载光电管理平台），配有控制键盘、配有录像机等相关设备组成的一整套光电取证系统。
